Da Dayton Audio designet DATS V3-måleenheden, tog Dayton Audio alt, hvad kunderne elsker ved DATS V2, og forbedrede nøjagtigheden, kapaciteten, pålideligheden, bekvemmeligheden og fleksibiliteten.
Enhver ingeniør ved, at gyldige og nøjagtige data er afgørende for gode resultater. DATS (Dayton Audio Test System) V3 er det essentielle værktøj i enhver højttalerdesigner eller lydingeniørs værktøjskasse, der giver nøjagtige, præcise måledata for enhver lydtransducer eller højttalersystem. Spar dig selv tid, penge og trial-and-error frustration ved at bruge DATS V3 til at måle højttalerdrivere, crossover-netværk og komplette lydsystemer!

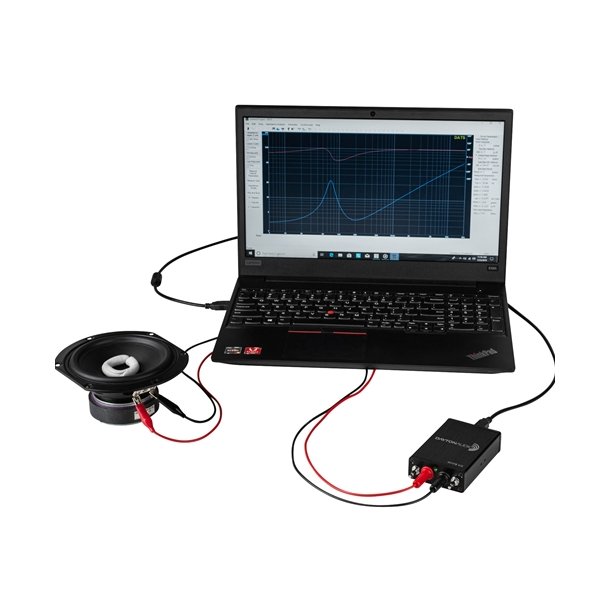

DATS V3 er et unikt, multifunktionelt testsystem, der fungerer sammen med din pc og testsoftware med alle funktioner til at måle impedansresponsen af en højttalerdriver og udlede et komplet sæt Thiele/Small-parametre, der beskriver dens funktion. Det er lige så nemt som at tilslutte en driver og starte testen! DATS V3-målemodulet giver den elektriske stimulus til føreren, måler chaufførens impedans i farten og laver derefter en graf i høj opløsning (30.000 datapunkter!) uden behov for yderligere hardware.
Hvad er bedre ved version 3?

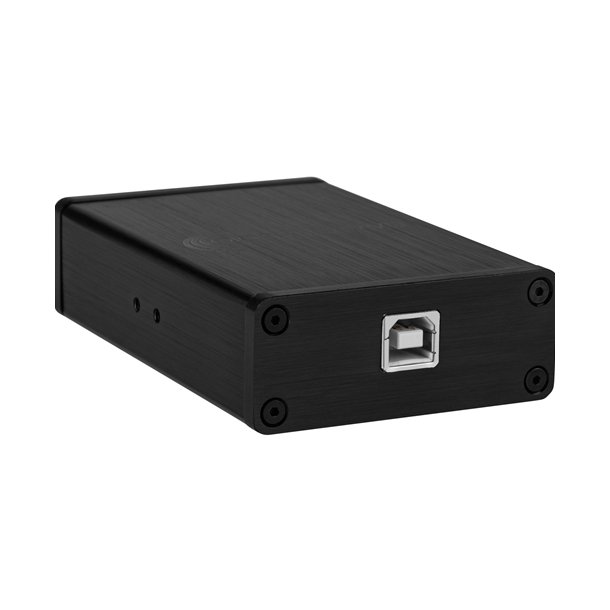

Udefra har DATS V3 et fuldstændig opdateret udseende og følelse. Huset i ekstruderet aluminium gør DATS V3 holdbar nok til at kunne smides ned i en værktøjskasse uden at bekymre dig om skader. Derudover giver valgfri monteringsbeslag dig mulighed for at montere DATS V3 under et skrivebord eller en prøvebænk for at spare plads. Ikke mere at søge efter en kalibreringsmodstand, den er nu integreret i kabinettet, bare klip testledningerne på stifterne på forsiden af huset og kør kalibreringen. Testledningerne er også blevet opgraderet til aftagelige, isolerede bananstik-testledninger, hvilket giver dig mulighed for at bruge dine foretrukne testledninger og nemt udskifte beskadigede testledninger (testledninger er inkluderet). Endelig har vi tilføjet et USB-B-stik i stedet for et integreret USB-kabel (USB A til B-kabel medfølger). Dette gør det muligt hurtigt at udskifte kablet, hvis der er nogen skade,
Forbedringerne fortsætter på indersiden af DATS V3. Det indre er blevet fuldstændigt redesignet og forbedret for at levere bedre nøjagtighed og mere kraft. Med øget udgangseffekt giver DATS V3 dig mulighed for at tage målinger på et højere niveau for at minimere chancen for, at et højt støjniveau eller vibrationer kan påvirke måleresultaterne. Dayton Audio har også opgraderet mange af de interne komponenter med strammere tolerancer for at minimere fejlmarginen, der er forårsaget af en komponentværdivariation. Selv kalibreringsmodstanden er blevet opgraderet til 0,1 % tolerance.
DATS V3-software er den sande kraft af DATS. Den medfølgende software måler ikke kun impedans og parametre for højttalerdrivere med en utrolig nøjagtighed, men tilføjelsen af DATS Linearity Test giver dig mulighed for at observere ændringer i parametre med forskellige drevniveauer. Linearitetstesten udfører automatisk flere sweep af driveren ved stigende (eller faldende) niveauer, mens hvert testresultat gemmes i hukommelsen, hvilket gør det nemt at genkalde og sammenligne resultaterne. Som altid har DATS V3 stadig evnen til at måle den sande værdi af induktorer, kondensatorer og modstande, og den fungerer også som en signalgenerator og scope til at lade dig overvåge små elektriske signaler (kun linjeniveau). Endnu flere opdateringer er planlagt for yderligere at adskille DATS V3 fra konkurrenterne.
DATS V3 giver følgende unikke fordele:
• Robust aluminiumshus med aftagelige testledninger og indbygget præcisionskalibreringsmodstand
• Snævrere tolerancer på interne komponenter for mere præcise målinger
• Linearitetstest giver dig mulighed for nemt at observere skiftende parametre med forskellige drevniveauer
•Øget udgangsevne for større adskillelse fra støjgulvet for mere nøjagtige målinger
•Valgfrit under skrivebordsmonteringsbeslag for at spare skrivebordsplads
•Ultra-lineær impedansresponsmåling for højttalerdrivere og komplette systemer
•Nøjagtig måling af højttalerens elektromekaniske parametre (Fs, Qts, Vas og mange flere)
•Måling af avanceret Wright Modelparametre (Kr, Xr, Ki, Xi) til præcisionssimuleringer
•Nøjagtige impedansresponsmålinger i høj opløsning med 30.000 datapunkter (1 Hz til 20.000 Hz)
•Gem og sammenlign op til 20 impedansgrafer samtidigt inden for en testfil
•Integreret kvalitetskontrolfunktionssæt giver bestået/fejlparametermåling (QC Pack)
•Følsom gnidnings- og buzz-detektionsfunktionalitet afslører skjulte fejl i individuelle drivere (QC Pack)
•Softwaresignalgenerator med valgbar bølgeform, frekvens og amplitude
•Genererer sinus, firkant, trekant, savtand, impuls, pink støj og log-sweep
•Oscilloskop softwaretilstand med dobbelte spor plus justerbare tids- og amplitudeskalaer
•Oscilloskop- og generatortilstande er kompatible med andre lydgrænseflader
•Kvalitetstestgrænsefladehardware samlet ved hjælp af præcisions-SMT-komponenter og automatisering
•Klympeledninger i høj kvalitet minimerer kontaktmodstanden for forbedret konsistens
•Indeholder metode til beregning af Vas fra specificeret Mmd
•Hurtigere end nogensinde hardwarestarttid eliminerer praktisk talt opvarmning/afkøling -ned
En løsning som ingen anden
DATS V3 er hurtigere, mere elegant, mere alsidig og lettere at bruge end nogen anden højttalertest- og måleenhed. Gør dig klar til, at dine designs kan tage et kvantespring takket være bedre data!
Titel | Type | Størrelse | Download |
---|---|---|---|
dats-v3-quick-start.pdf | 548.66KB | Download | |
dats-v3-brochure.pdf | 2.17MB | Download | |
390-806-dats-v2-white-paper.pdf | 1.54MB | Download |
